Подогреватели путевые ПП-1,6 (АМЖ)

Подогреватели путевые ПП-1,6 предназначены для нагрева нефти и нефтепродуктов при транспортировке, а также нефтяных эмульсий на установках подготовки нефти.

Для обеспечения безопасных условий работы подогреватели ПП-1,6 оснащаются системой контроля и автоматики ,которые предусматривают автоматическую защиту в следующих случаях:

• при срыве пламени основной и запальной горелок;
• при отклонении величины давления топлива перед камерами сгорания ниже рабочих значений;
• при увеличении температуры нагрева нефти;
• при уменьшении уровня промежуточного теплоносителя ниже рабочего;
• при увеличении давления нагреваемого продукта.

Устройство и работа подогревателя и его составных частей.

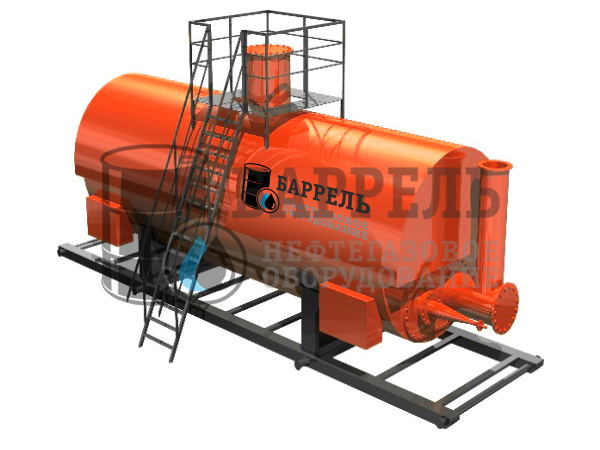

Подогреватель выполнен в виде цилиндрической емкости на раме санного типа, в нижней части емкости размещено топочное устройство с газовой или жидкотопливной горелкой, в верхней части располагается трубчатый продуктовый змеевик и змеевик подогрева топлива. Внутренний объем емкости заполняется жидким теплоносителем (вода, антифриз), передающим теплоту от топки змеевику. Емкость снабжена расширительным бачком теплоносителя, дыхательным клапаном.

Технологический процесс нагрева нефти осуществляется следующим образом: нагреваемый продукт поступает в продуктовый змеевик подогревателя, нагревается от промежуточного теплоносителя до заданной температуры, после чего выводится из подогревателя. Температура продукта контролируется в трубопроводе на выходе из змеевика датчиками, сигналы с которых поступают в контроллер управления горелкой ( меняя режим горения).

Регулирование и защита в ПП-1,6 осуществляется при помощи регулятора температуры и прямого действия РТДО-25, не требующего электропитания.
Системой рабочей и аварийной сигнализации обеспечивается оповещение обслуживающего персонала о нормальной работе горелок и срыве их пламени, об отсечке подачи топлива при отклонении параметров процесса нагрева нефти от заданных значений.

Подогреватель может быть изготовлен для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж».
